Что это такое фрикционы АКПП и их замена своими руками

Новенькие автовладельцы часто спрашивают меня о том, что такое фрикционы АКПП и зачем они нужны в коробке передач. Поэтому сегодня поговорим о стальных и фрикционных дисках – элементах, которые заставляют автомобиль двигаться.

Что вы знаете о фрикционных дисках? Напишите в комментариях.

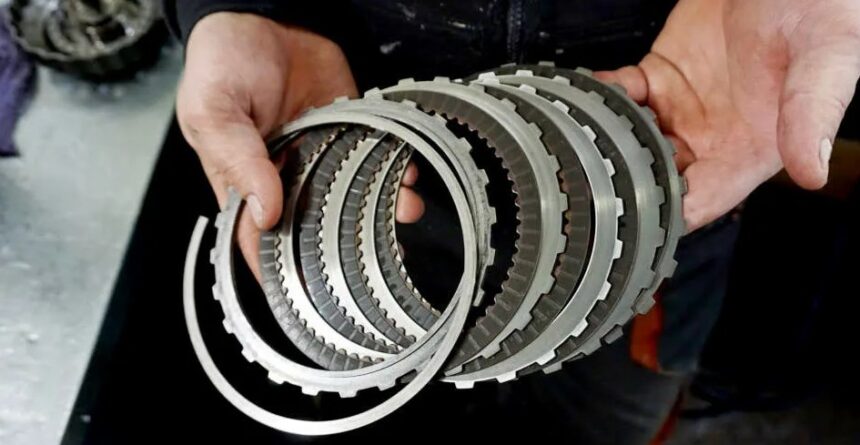

Устройство фрикционов АКПП

Опытным автовладельца хорошо знакома механическая коробка передач. Роль сцепления в ней выполняет корзина и диски. В АКПП эту же роль выполняют фрикционные диски, установленные в планетарный редуктор.

На каждом планетарном редукторе находится пакет фрикционов. Фрикционы бывают двух типов:

• бумажные. Они состоят из бумаги. Устанавливались на старые автоматы. Сейчас почти не используются;
• стальные. Это полностью стальной диск. На автоматах прошлого века стальной и бумажный диски шли вместе.

Такие фрикционы постоянно горели и выходили из строя. Ближе к началу двадцать первого века производитель заменил эти диски на цельные. Теперь с одной стороны фрикцион имел стальную поверхность, а с другой накладывалась бумажная прокладка. Такие диски назывались двусторонними. Односторонними называются те, которые состоят полностью из стали.

В наше время и последние бумага на фрикционах почти не используется. Теперь ее заменили на графитовое напыление. Графит сам по себе термоустойчивый материал. Поэтому он защищает фрикционы от перегрева и разрушения.

ЧитатьМожно ли буксировать на автоматической коробке другую машину с АКПП и неработающим двигателем

Графитовое напыление используется на мягких или двухсторонних фрикционных дисках. Затем идет стальной. Таким образом диски набираются по несколько чередующихся элементов. На языке механиков это называется пакет.

Внимание! Фрикционы занимают второе место среди расходных материалов, которые быстро изнашиваются. На первом месте прорезиненные и резиновые материалы: сальники муфты АКПП, уплотнители, прокладки поддона.

Двусторонние фрикционы различаются по наружному диаметру и количеству зубьев. Они находятся в постоянном движении. У стальных – размер определяется по внутреннему диаметру.

А вы определяли размеры стальных дисков, когда покупали для замены и как это делали?

Фрикционы способствуют изменению передачи АКПП. Как это происходит вы узнаете из следующего блока.

Принцип работы фрикционных дисков

Работа фрикционных дисков АКПП заключается в подаче крутящего момента на колеса транспортного средства. Каждый фрикцион установлен на солнечную шестерню. А последних здесь столько, сколько передач в АКПП.

Все солнечные шестерни собраны в одной конструкции. Одну такую конструкцию можно увидеть в четырехступенчатых или пятиступенчатых автоматах. В шестиступенчатых же может быть установлено два планетарных механизма, каждый из которых имеет по три передачи.

Принцип работы фрикционных дисков заключается в следующей процедуре:

1. Пока транспортное средство стоит, фрикционы разжаты и свободно вращаются.
2. При включении первой передачи, масло попадает из гидроблока по специальным каналам на диск и создает давление на него.
3. Диски с зубьями прижимаются друг к другу.
4. Барабан, в котором происходит процесс, передает 100 процентов крутящего момента на шестерню.

ЧитатьКак правильно проверить уровень масла в АКПП с щупом и без

Запускается тот пакет с дисками, который отвечает за первую передачу. Вторая, третья и четвертая передача запускает соответствующие этому числу пакеты.

Внимание! Замыкает все это шествие барабан торможения, он тормозит один из комплектующих планетарной передачи. Раньше роль торможения одной передачи и переключения на вторую выполняли тормозные ленты. Сейчас же используется еще один пакет фрикционов. Он так и называется: тормозной пакет.

Вам понятны устройства и функции фрикционов АКПП? Напишите «да» или «нет» в комментариях, а мы постараемся ответить на возникшие вопросы. Если все понятно, то мы только рады. Теперь перейдем к описанию жизненного ресурса фрикционов.

Ресурс фрикционных дисков

Срок эксплуатации фрикционов производителем устанавливается на 150 000, 200 000 километров пробега. Однако фрикционные кольца имеют особенность сгорать раньше. Так происходит из-за обычного недосмотра и невнимательности автовладельца.

Даже опытному механику механический износ фрикциона АКПП бывает сложно определить. Это трудно сделать не вскрывая автомат. Так как компьютер и сканер не показывают на сколько изношены зубья фрикционов.

Часто я делаю выводы методом исключения.

1. Если автомат начинает пинаться или толкаться, то меняю масло полностью, фильтрующее устройство, проводу диагностику АКПП.
2. Если сканер не определяет ошибок, а транспортное средство продолжает двигаться, поставленное на «нейтраль», то это значит, что проблема в фрикционах. Они износились, зубья сточены.

Вы скажете, что 200 000 тысяч – это долгий срок, а фрикционные диски у меня стачиваются быстрее. Так все в том, что возможно вы не доливали или не меняли масло в АКПП. В следующем блоке я опишу причины, по которым фрикционы горят быстрее, чем это указано производителем.

ЧитатьКто придумал и изобрел первую в мире автоматическую коробку передач

Причины выхода из строя фрикционов

Причины, по которым сгорают фрикционы, редко у кого бывают просто возрастными. В основном к ним относятся:

• недостаток смазывающего средства в АКПП. Фрикционы постоянно крутятся и взаимодействуют с другими дисками в масляной среде. Но при недостатке смазки, они оказываются на воздухе. Жидкость их больше не может защитить от трения на сухую, что приводит к быстрому стачиванию зубьев;
• грязное ATF масло в АКПП. Если смазку не менять вовремя, то продукты износа разносятся по всей коробке. Они встречаются с стальными дисками и попадают между зубьев во время их работы. Это тоже влияет на быстрый износ дисков;
• недостаточная сила зажатия тоже может выводить из строя фрикционные диски. Этот процесс происходит из-за недостаточного давления. А последнее из-за загрязненного гидроблока или вышедшего из строя клапана соленоида.

Некачественная жидкость, пробуксовки при застревании на грунтовых дорогах, холодные старты в зимнее время, таскание на своем автомобиле других транспортных средств, порой превышающих размеры самого авто – все это сказывается на АКПП и ускоряет износ фрикционных дисков.

Поэтому за АКПП, как и за любым другим механическим устройством нужно следить и ухаживать.

Первая помощь АКПП при повреждении фрикционов

Если автовладелец почувствовал, что фрикционы АКПП неисправны, то необходимо сразу обратиться в ближайший сервис-центр. Желательно вызвать эвакуатор и доехать на нем до СТО. Так как дальнейшая работа автомата приведет к капитальному ремонту коробки.

Признаки неисправности фрикционных дисков коробки-автомат следующие:

• толчки, которые водитель ощущает при переключении скоростей;
• появление металлических звуков в АКПП при работающем моторе;
• водитель чувствует горелый запах масла при проверке уровня и вообще из-под капота;
• пропадает движение назад, транспортное средство может двигаться только вперед;
• передачи водитель не может переключить быстро, как он это делал ранее.

При появлении этих симптомов нужно как можно быстрее купить пакет фрикционов, масло для замены смазывающей жидкости, фильтрующее устройство АКПП. Затем приступить к разборке автомата и замене фрикционных дисков.

Замена фрикционных дисков своими руками

Замену фрикционов на АКПП можно сделать самому или в сервис-центре. Если вы понимаете и имеете представление о работе АКПП, то можете сделать это у себя в гараже. Принцип замены своими руками следующий:

1. Прогрейте коробку-автомат до рабочей температуры.
2. Установите автомобиль на яму или эстакаду.
3. Слейте смазывающую жидкость из АКПП.
4. Снимите поддон и фильтр.
5. С помощью напарника полностью демонтируйте автомат и выньте его из машины.
6. Разберите АКПП.
7. Открутите болты крепления масляного насосного колеса.
8. Снимите старые пакеты фрикционных и  стальных дисков из-под насоса. Распакуйте ремкомплект АКПП. Достаньте из него все фрикционы и установите. Замените кольца, если понадобится.
9. Замените все подшипники.
10. Соберите обратно в том же порядке.
11. Установите на автомобиль.
12. Залейте масло. Сделайте полную замену ATF.
13. Прокатитесь и проверьте уровень. Долейте, если нужно.

Во время ремонта АКПП вы увидите подгоревшие и стертые места на старых фрикционных и стальных дисках. Некоторые фрикционные накладки будут отличаться от других тем, что превратились горело-маслянистую суспензию.

При смене фрикционных дисков, особенно горелых, я рекомендую заменить тормозную ленту, масляный фильтр. В общем, нужно будет произвести частичный ремонт коробки.

Если вы когда-нибудь меняли самостоятельно фрикционные диски, напишите в комментариях о своем опыте. С удовольствием прочту.

Советы и рекомендации

Теперь вы знаете почему горят фрикционы и как их менять на автоматической коробке передач. Но, чтобы не допустить горения фрикционов, я посоветую следующее:

• в зимнее время прогревать АКПП в течение пяти минут до рабочей температуры. Это семьдесят градусов по Цельсию;
• делать частичную замену смазывающего средства через 30 тысяч километров, а полную – через шестьдесят;
• не допускать масляного голодания;
• использовать только оригинальные масла для заливки в АКПП, либо их аналоги;
• не буксовать на грунтовых дорогах и не тащить никого на буксире в течение длительного времени.

Следуя вышеприведенным правилам, фрикционы на АКПП прослужат столько, сколько отведено им производителем. А то и больше.
